Imagínate que estás frente al plano estructural de una casa que vas a construir. Ves muchas líneas, letras, números y símbolos. Todo parece un enigma. Te sientes bloqueado. No sabes por dónde empezar. Pero… ¿Y si te dijera que al final de este artículo podrás leer ese plano sin miedo y hasta detectar errores que otros no ven? Sigue leyendo..
¿Qué es leer planos estructurales y por qué es tan importante?
Leer planos estructurales es entender cómo se sostiene una edificación. Es descifrar el «esqueleto» de una obra: las columnas, las vigas, las placas, los muros, las fundaciones. Cada una de estas partes cumple una función clave en el comportamiento estructural del edificio. Comprender su ubicación, dimensiones y conexión con el resto de elementos permite anticipar posibles fallos, supervisar adecuadamente la ejecución de obra y evitar improvisaciones peligrosas.
Esta habilidad va más allá de saber reconocer símbolos. Implica también entender la lógica del diseño, la jerarquía estructural y las secuencias constructivas. Leer planos estructurales no es un talento innato, es una habilidad que se entrena con práctica y una buena base conceptual. En este artículo te vamos a dar esa base de forma clara y didáctica, con ejemplos aplicados a casos reales.

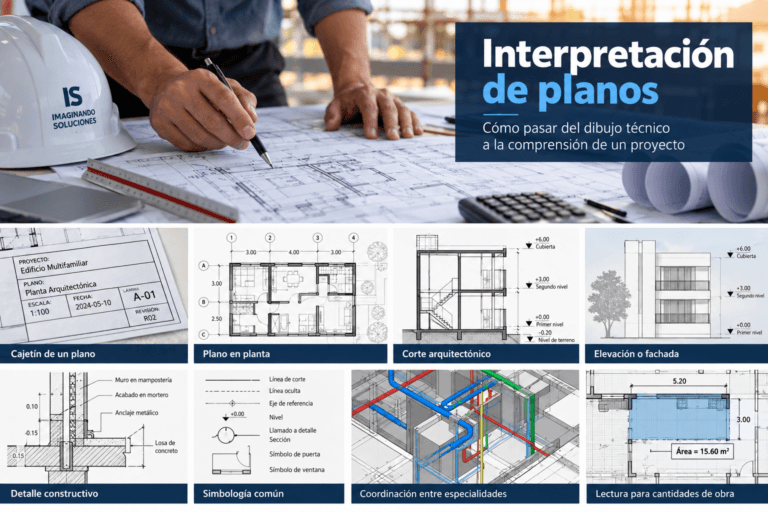

Tipos de planos estructurales
Conocer los diferentes tipos de planos estructurales te ayuda a tener una visión global del proyecto y a no perder información clave. Cada tipo de plano cumple una función específica en la representación del diseño estructural.
1. Plantas estructurales
Las plantas estructurales muestran la vista horizontal de cada nivel del edificio. Aquí encontrarás la ubicación de columnas, vigas, placas y muros. Se dibujan generalmente en proyección horizontal y son la base de ejecución para todas las fases de la obra. Las plantas deben leerse en conjunto con los cortes y los detalles, para entender cómo se conectan los elementos entre diferentes niveles.
2. Cortes estructurales
Los cortes estructurales son secciones verticales que permiten ver la altura de entrepisos, el espesor de placas, la ubicación de vigas ocultas, el tipo de cimentación, la profundidad de zapatas, el nivel de desplante y otros datos que no pueden verse en planta. Son esenciales para dimensionar en altura y verificar la continuidad estructural entre niveles.
3. Elevaciones o alzados estructurales
Aunque más frecuentes en planos arquitectónicos, en algunas estructuras especiales se incluyen alzados estructurales para visualizar cómo se comporta la estructura a lo largo de un eje. Esto puede ser útil para puentes, muros de contención, estructuras de fachada o grandes cubiertas.
4. Detalles constructivos
Los detalles son dibujos a escala ampliada (1:20, 1:10, 1:5 o incluso 1:1) que muestran cómo se resuelven nudos, empalmes, anclajes y refuerzos. Aquí se representa con claridad cómo debe armarse el acero, cuántas barras, de qué diámetro, con qué recubrimiento, en qué dirección y con qué separación. Es uno de los planos más consultados durante la ejecución de la obra, y también uno de los más ignorados por quienes no tienen experiencia.
Errores comunes al interpretar planos estructurales
Aprender a leer planos estructurales también significa aprender de los errores más comunes. Aquí algunos de los más frecuentes:
1. Omitir la simbología o no revisarla a fondo
Muchos lectores pasan por alto la leyenda del plano. Esto puede llevar a malinterpretar símbolos, líneas o referencias. Una línea punteada puede significar un elemento oculto o una junta, y no saber esto puede llevar a omisiones graves.
2. No verificar la escala
Es habitual que se impriman planos en tamaño reducido o que se proyecten en pantalla con escalado incorrecto. Leer medidas directamente sin confirmar la escala puede causar errores al armar, cortar o ubicar elementos.
3. Confundir los planos estructurales con los arquitectónicos
Aunque parecen similares, su función es distinta. El plano estructural se enfoca en elementos que resisten cargas; el arquitectónico en la distribución y forma de los espacios. Confundirlos puede llevar a errores como colocar una columna decorativa en vez de una portante, o viceversa.
4. Leer sin contexto
Un plano nunca debe leerse de forma aislada. Es necesario consultar cortes, detalles y especificaciones para tener una visión completa. Si solo se mira la planta, se omiten aspectos como niveles, tipos de acero, refuerzos especiales o condiciones del suelo.
Herramientas tecnológicas para leer planos estructurales
La tecnología ha revolucionado la forma en que leemos, compartimos y analizamos planos. A continuación, algunas herramientas útiles:
1. AutoCAD
Es el software más usado para generar y consultar planos estructurales en 2D. Permite medir, escalar, activar y desactivar capas, y editar archivos DWG. Es ideal para revisión técnica, coordinación y detección de interferencias.
2. Revit y software BIM
Los modelos BIM (Building Information Modeling) permiten ver los planos como modelos tridimensionales. Con Revit puedes rotar la estructura, ver cortes automáticos, consultar fichas técnicas de cada elemento, y generar documentación en tiempo real. Es una herramienta poderosa para quienes desean ir más allá de la lectura bidimensional.
3. Visualizadores de planos en PDF
Programas como Bluebeam, Adobe Acrobat Pro o Foxit permiten ver planos PDF con múltiples capas, hacer mediciones con escala, añadir comentarios y comparar versiones. Son ideales para quienes no tienen licencias de software CAD.
4. Aplicaciones móviles
Existen apps como AutoCAD Mobile, PlanGrid, BIM 360 o A360 que permiten consultar planos desde una tablet o smartphone en obra. Esto facilita la lectura en tiempo real, sobre el terreno, sin necesidad de papel.
Estas herramientas no reemplazan el criterio técnico, pero sí lo potencian. Usarlas de forma inteligente te permite leer planos más rápido, con más precisión y detectar problemas antes de que ocurran.
¿Cómo aprender a leer planos estructurales con acompañamiento práctico?
En Imaginando Soluciones hemos diseñado un conjunto de materiales audiovisuales y recursos pedagógicos para que aprendas a leer planos desde cero. Sabemos que la mejor manera de aprender es viendo cómo se hace en la vida real, por eso trabajamos con planos de proyectos reales, explicados paso a paso.
Nuestros cursos incluyen:
- Videos narrados con pantalla compartida y voz explicativa
- Ejemplos de planos reales (viviendas, obras civiles, estructuras metálicas)
- Análisis de errores comunes y cómo evitarlos
- Explicación detallada de simbología, cortes, escalas y detalles
- Herramientas complementarias: glosarios, plantillas y material de consulta
Ya sea que seas estudiante, técnico, constructor o simplemente una persona interesada en entender su proyecto de vivienda, nuestros contenidos están diseñados para ti.
👉 Explora nuestros cursos y empieza a dominar la lectura de planos estructurales hoy mismo.
Conclusión
Leer planos estructurales es una habilidad que transforma tu forma de trabajar, comunicar y construir. No se trata solo de entender líneas y símbolos, sino de anticipar problemas, verificar coherencias, ejecutar con confianza y aportar valor al proceso constructivo.
Como has visto, no necesitas ser ingeniero para empezar. Solo necesitas curiosidad, guía adecuada y práctica constante. Si llegaste hasta aquí, ya diste un gran paso.
En Imaginando Soluciones estamos listos para acompañarte en ese camino. Contamos con una metodología probada, diseñada por profesionales, pensada para personas como tú.
