Anclajes adhesivos postinstalados como Anchor: qué se verifica y cómo se estudian
Un anclaje adhesivo postinstalado puede parecer sencillo: se perfora el concreto, se introduce una resina y posteriormente una varilla o elemento de acero. Sin embargo, cuando este sistema debe transmitir cargas estructurales, conocer únicamente la resistencia del adhesivo no es suficiente. En Imaginando Soluciones preparamos este contenido para responder una pregunta recurrente: ¿Cómo se estudia…
Un anclaje adhesivo postinstalado puede parecer sencillo: se perfora el concreto, se introduce una resina y posteriormente una varilla o elemento de acero.
Sin embargo, cuando este sistema debe transmitir cargas estructurales, conocer únicamente la resistencia del adhesivo no es suficiente.
En Imaginando Soluciones preparamos este contenido para responder una pregunta recurrente:
¿Cómo se estudia un anclaje adhesivo cuando trabaja estructuralmente como Anchor?
La idea de este artículo es explicarlo rápidamente. Si deseas profundizar en las ecuaciones, modos de falla, documentos de referencia y un ejemplo de cálculo, al final puedes descargar gratuitamente nuestra guía técnica.
¿Cómo trabaja un anclaje adhesivo?

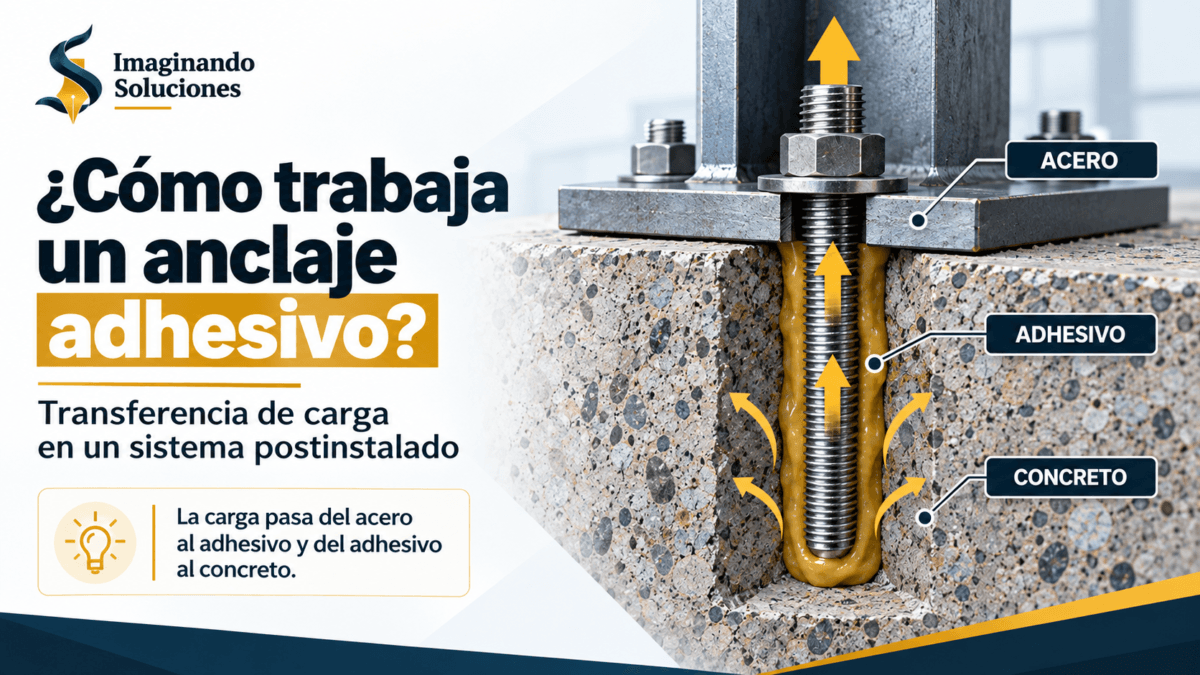

La forma más sencilla de visualizarlo es siguiendo el recorrido de la carga:
ACERO → ADHESIVO → CONCRETO
El elemento de acero recibe la acción que proviene de la placa, soporte o elemento fijado.
El adhesivo permite transferir esa fuerza hacia las paredes de la perforación.
Finalmente, el concreto debe ser capaz de recibir y distribuir esas fuerzas.
Esto significa que realmente estamos analizando un sistema completo, no únicamente una resina.

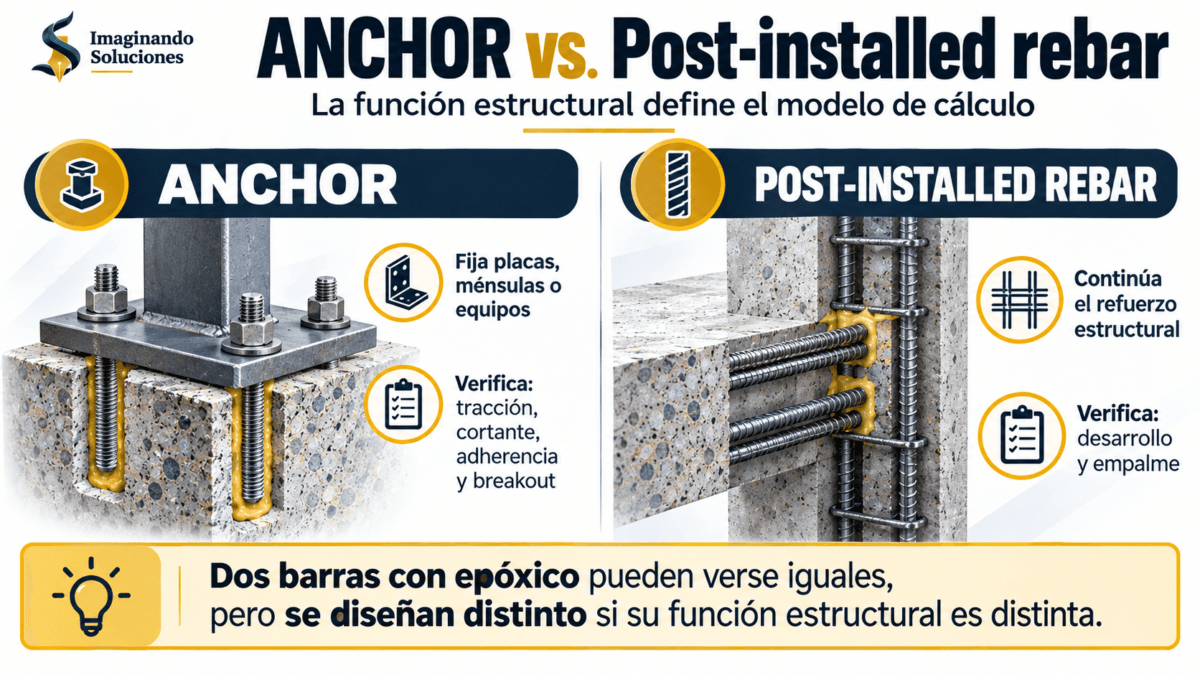

Anchor y barra de refuerzo postinstalada no son lo mismo
Dos barras instaladas con adhesivo pueden verse prácticamente iguales y, aun así, representar problemas estructurales diferentes.
Cuando trabaja como Anchor
El elemento puede utilizarse para fijar:
- placas metálicas;
- ménsulas;
- estructuras metálicas;
- equipos;
- soportes.
En este caso debemos estudiar la conexión como anclaje al concreto.
Cuando trabaja como refuerzo postinstalado
La barra puede utilizarse para continuar o empalmar el acero de:
- una losa;
- una viga;
- una columna;
- un muro.
En este caso el análisis está relacionado con desarrollo y empalme del refuerzo.
La diferencia principal no está en el adhesivo utilizado. Está en la función estructural que cumple el elemento.

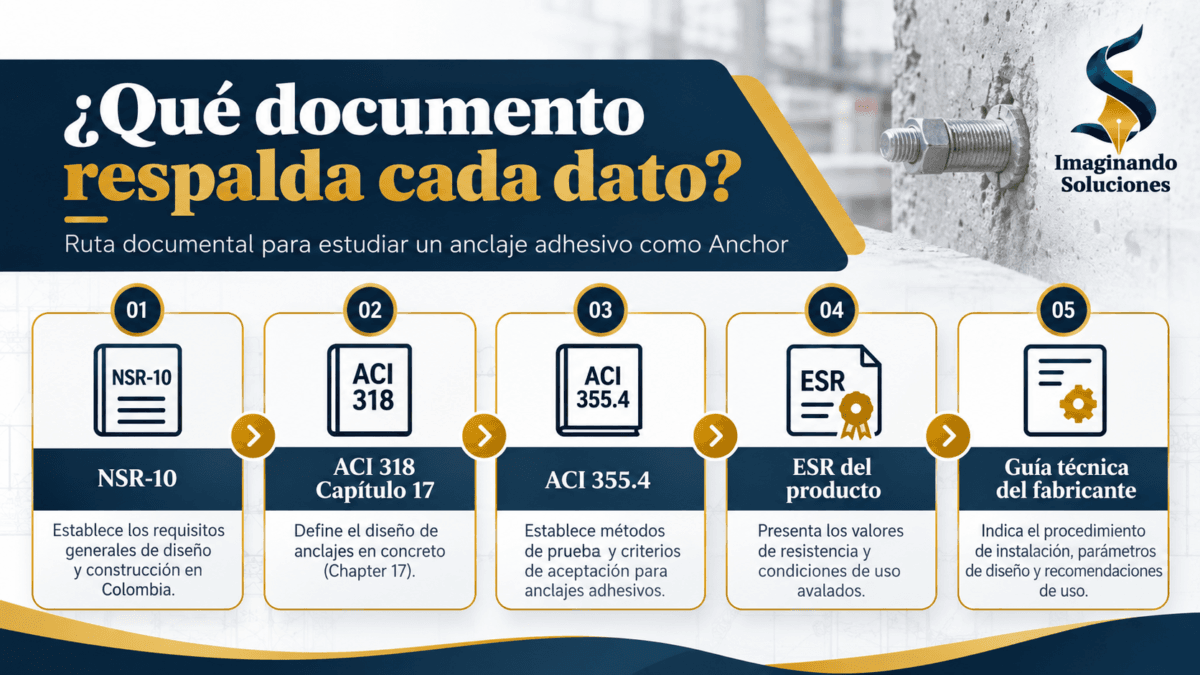

¿Qué documentos debemos revisar?
Para estudiar correctamente un anclaje adhesivo debemos saber también de dónde proviene cada dato.
NSR-10
Para Colombia, la NSR-10 constituye el marco reglamentario de referencia.
El Título C, Apéndice C-D, trata los anclajes al concreto. Sin embargo, en la versión original revisada, los anclajes pegados o inyectados con mortero quedaron fuera del alcance directo de ese apéndice.
Por eso, para profundizar específicamente en los sistemas adhesivos es necesario complementar el estudio.
ACI 318 – Capítulo 17
ACI 318 desarrolla el diseño de anclajes al concreto en su Capítulo 17.
Aquí encontramos el marco para estudiar aspectos como:
- tracción;
- cortante;
- interacción entre ambas acciones;
- distancias a los bordes;
- separación entre anclajes;
- espesor del elemento;
- comportamiento sísmico cuando corresponda.
ACI 355.4
Este documento cumple otra función.
ACI 355.4 se relaciona con la calificación de los anclajes adhesivos postinstalados.
Es decir, permite establecer mediante evaluación y ensayos bajo qué condiciones puede utilizarse determinado sistema adhesivo.
ESR del producto
Finalmente, el diseñador necesita consultar la evaluación específica del producto.
Allí pueden encontrarse parámetros y limitaciones relacionados con:
- diámetros;
- profundidades de empotramiento;
- concreto fisurado o no fisurado;
- temperatura;
- condiciones de instalación;
- parámetros de adherencia.

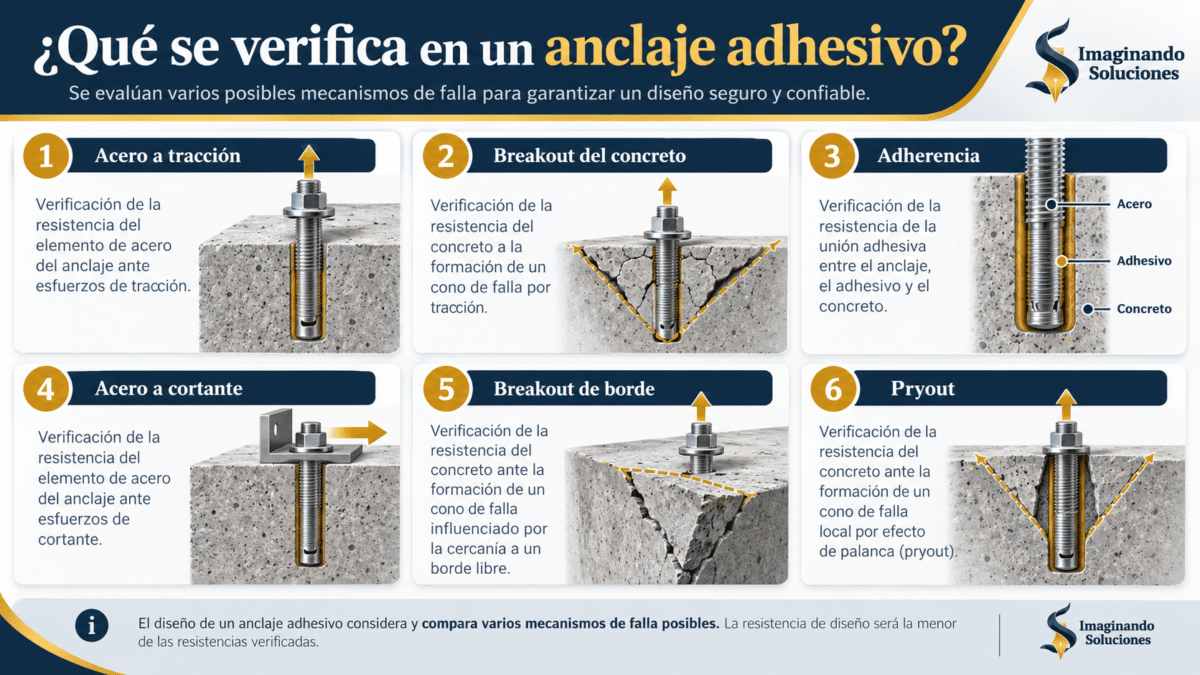

¿Qué se verifica en un anclaje adhesivo?
La resistencia del anclaje no corresponde a un único número.
Deben analizarse diferentes mecanismos y determinar cuál controla el diseño.
Bajo tracción
Entre las verificaciones principales se encuentran:
Resistencia del acero
Se comprueba que el elemento de acero tenga capacidad suficiente para transmitir la fuerza solicitante.
En términos generales:
Breakout del concreto
El concreto alrededor del anclaje puede desarrollar una superficie de falla.
Aquí toman especial importancia:
- profundidad efectiva
- distancia al borde;
- separación entre anclajes;
- resistencia del concreto.
Resistencia por adherencia
En un anclaje adhesivo también debemos comprobar la transferencia de esfuerzos entre:
acero → adhesivo → concreto.
Esta es precisamente una de las razones por las cuales no podemos diseñar utilizando únicamente un valor comercial de resistencia de la resina.
Bajo cortante
También pueden presentarse diferentes mecanismos.
Entre los principales:
- resistencia del acero a cortante;
- breakout del concreto cerca de un borde;
- pryout.
Tracción y cortante simultáneos
En una conexión real pueden actuar al mismo tiempo:
Por eso, además de verificar cada acción, puede ser necesario comprobar su interacción.

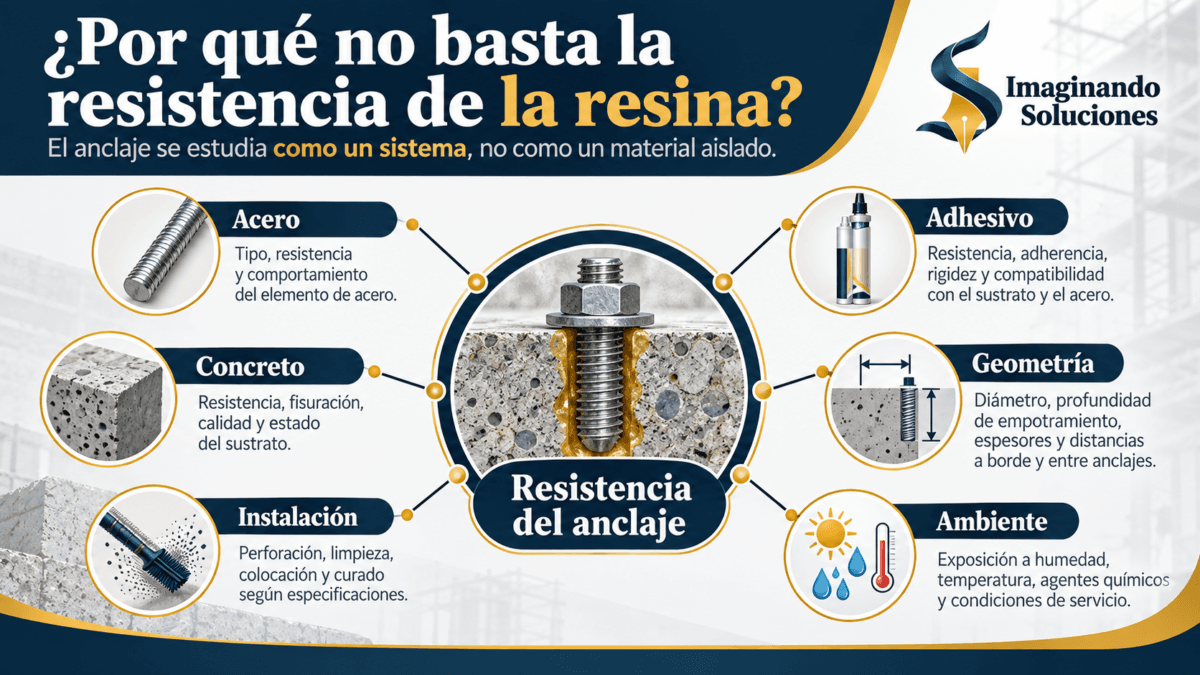

¿Por qué no basta con la resistencia de la resina?
Porque la resistencia real de la conexión depende de múltiples componentes.
Entre ellos:
Acero
Tipo, diámetro y resistencia del elemento.
Adhesivo
Propiedades y parámetros del sistema evaluado.
Concreto
Resistencia, estado de fisuración y geometría disponible.
Geometría
- profundidad de empotramiento;
- distancia a bordes;
- separación;
- espesor.
Instalación
- perforación;
- limpieza;
- inyección;
- colocación;
- curado.
Condiciones ambientales
- temperatura;
- humedad;
- exposición;
- cargas sostenidas.
Por eso resulta más apropiado pensar:
Ruta rápida para estudiar un Anchor adhesivo
Para abordar un caso real podemos seguir una secuencia sencilla.
1. Definir la función
Confirmar que realmente estamos frente a un Anchor y no a una barra destinada a continuar el refuerzo estructural.
2. Determinar las acciones
Obtener:
cuando correspondan.
3. Definir la geometría
Establecer:
- número de anclajes
- diámetro
- profundidad
- separaciones
- distancia a bordes
- espesor del concreto
4. Identificar la documentación
Consultar:
ACI 318 + ACI 355.4 + ESR del sistema seleccionado.
5. Revisar los estados límite
Comparar los mecanismos de falla aplicables.
6. Verificar las condiciones de instalación
Confirmar que lo diseñado pueda realmente ejecutarse bajo las condiciones aprobadas para el producto.
Descarga nuestra guía técnica gratuita
Si quieres profundizar en este tema, preparamos una guía técnica de estudio desarrollada por Imaginando Soluciones.
En ella ampliamos:
- funcionamiento del anclaje adhesivo
- diferencia entre Anchor y Post-installed Rebar
- relación entre NSR-10, ACI 318 y ACI 355.4
- interpretación del ESR
- resistencia a tracción
- resistencia del acero
- breakout del concreto
- resistencia por adherencia
- cortante
- pryout
- interacción tracción–cortante
- ecuaciones de estudio
- áreas proyectadas
- influencia de profundidad
- ejemplo numérico
- ruta completa de revisión
Guía de estudio – Anclajes adhesivos postinstalados como Anchor
Material técnico gratuito preparado por Imaginando Soluciones.
🟨 DESCARGAR GUÍA GRATUITA
Importante
Este contenido tiene fines educativos y de consulta.
Cada proyecto debe evaluarse teniendo en cuenta:
- normativa aplicable
- acciones reales
- geometría
- materiales
- producto seleccionado
- condiciones de instalación
- documentación vigente del sistema.
La guía busca facilitar la comprensión del procedimiento, no sustituir el diseño estructural particular de una conexión.
